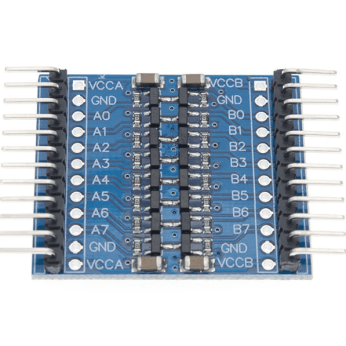

Raspberry Pi Logic Level Converter se koristi kako bi se postigla 8-kanalna visokonaponska i niskonaponska dvosmerna logička konverzija, između Ax i Bx |
Opseg nivoa konverzije: 1.8 - 6V (na primer za 3.3V, 5V sistemske konverzije) |
- VCCA za pristup napajanju Raspberry Pi od 3.3V |
- VCCB povezuje se na napajanje od 5V (može biti spoljašnje napajanje od 5V) |
- GND dva napajanja sa zajedničkim uzemljenjem |
- Ax ulaz Raspberry Pi 3.3V TTL nivoa, Bx izlaz 5V TTL nivoa senzorskog modula |
Bx ulaz 5V TTL nivoa elektronskog modula, Ax izlaz Raspberry Pi 3.3V TTL nivoa |
Dimenzije: 28 x 27.5mm |
Težina: 3.3g |
